13.3inの1920x1080無人機によって隠されるUSB機能のための移動式グラウンド・コントロールの場所

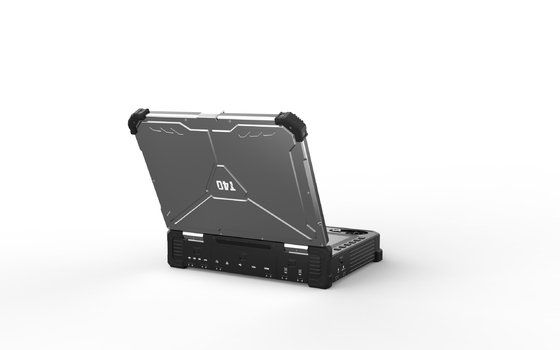

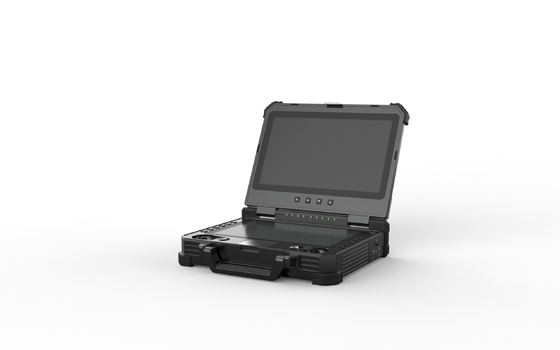

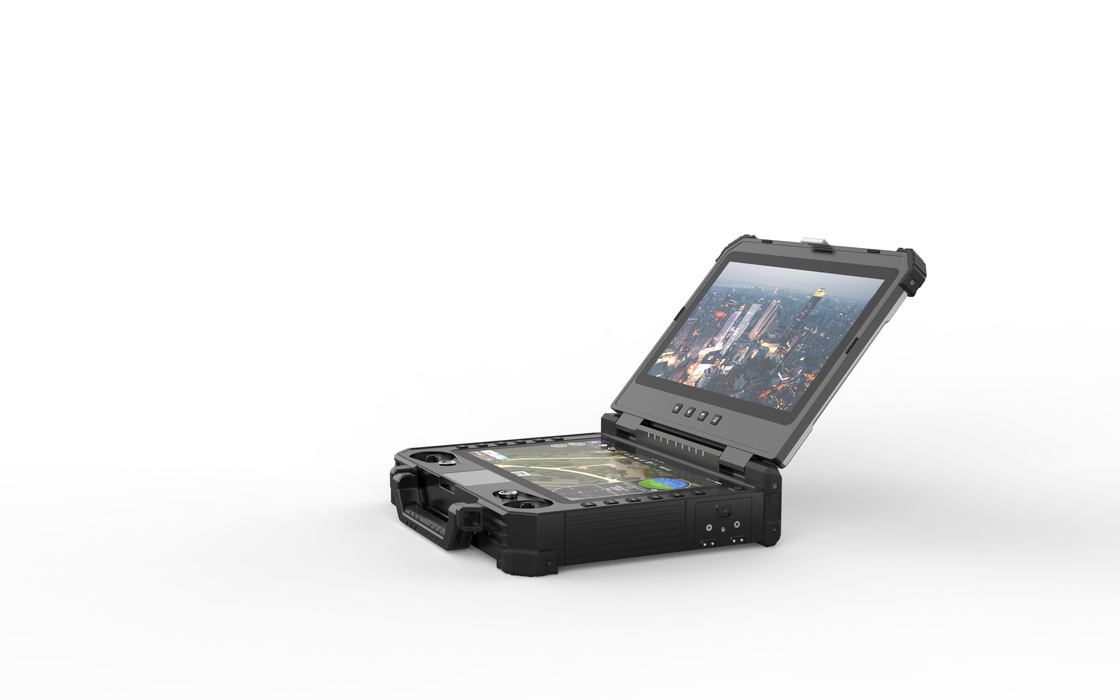

T40防衛および人を配置された航空の移動式二重スクリーンのグラウンド・コントロールの場所

IntelベースのPCで造られるT40はUAVsのためにまた地上のロボット、ROVsおよび他のリモコン装置のためにだけでなく、形成することができる普遍的な制御解決である。13.3in 1920*1080 1000CCDスクリーンおよび12.1in 1280*800 1500CCDスクリーンを提供するのは二重スクリーンのリモート・コントロール場所である。

二重スクリーンによって、それは非常に総合システムで、ビデオ伝送、データ伝送、リモート・コントロール、ビデオ・ディスプレイおよび産業等級コンピュータのような機能がある。

また使用、それのための4つのジョイスティックが支える従来のRCのアクセスをある。隠されたUSB機能を加えなさい。さまざまな入出力港は第三者の通信機器によって統合されることを便利にする。

その高い信頼性および強力な機能はそれを防衛、法の執行、監視、地図を描くこと、および調査のような適用のためにうってつけにする。

特徴

軽量、小型、全面的な重量5.98kgだけ

高い定義、高い明るさの二重タッチ画面、見ることができる日光

27の物理的なチャネルは優先するボタン、スイッチおよびジョイスティックに、ユーザー各チャネルを自己定義できる

隠されたUSB機能

市場のデータ・リンクと互換性がある。

変数

全面的

全面的な重量:                    5.98kg

次元:                       354mm （L）*280mm （H） W）*80mm （

操作の温度:              -20℃-+60℃

電池容量:                   16.8V/13600mAh （外的な電池はまた支えた）

持久力:                       3h@full電池容量

通信システム:

                                                                 V30 （10kmの等級）

                                                                 V21 （10kmの等級）

                                                                  第三者コミュニケーションの支持

アンテナ:                         4dBi棒antenna/10dBiのガラス繊維のエポキシのアンテナ（他のアンテナはまた外的に接続することができる）

コンピュータ

表示画面:                     13.3inch 1920*1080 1000CCD （上スクリーン）;

                                                                  12.1inch 1280*800 1500CCD （最下スクリーン）

オペレーティング システム:                   win10/Linux

CPU:                              Intel i7 8565U （標準） /Intel 10500U （未来の改善）

記憶:                           8G （標準）

貯蔵:                           256GB SSD （標準）

ネットワーク:                           WIFI、Bluetooth （（任意）標準の）/4G

リモート・コントロール システム

物理的なチャネル:                    27

主要なジョイスティック:                       2 （ホール センサーが付いている産業ジョイスティック）

補助ロッカー:                     4

主ボタン:                        12

キーストロークを模倣しなさい:                  7

リモート・コントロール潜伏:                30ms

リモート・コントロール機能:               二重SBUSの独立した出力、車およびペイロードを同時に制御することできる

ヒューマン・インターフェース:                     USBは装置を隠した

インターフェイス

シリアル ポート:                          RS232*3、SBUS in/out

外部インタフェース:                    USB3.0、ハイファイLAN、HDMI、VGA

充満港:                       DC16.8V

空輸の単位

V30 HDMI （10kmの等級のvideo&data&RCリンク）

頻度:                          800MHz/1.4GHz/2.4GHz （1つの頻度の3つの頻度モジュールはソフトウェアで変えることができる）

伝送範囲:                  10km@LOSの状態

帯域幅:                          10/20MHz

データ転送速度:                          2-12Mbps

力の電圧:                       7.4-12v

RF力:                           0.1w-1w （調節可能な）

操作の流れ:                     260mA@12vの入力

ビデオ定義は支えた:              最高1080P60

重量:                             120g （アンテナを除きなさい）

次元:                          91mm*57mm*20mm

インターフェイス

ビデオ入力インターフェイス:                  HDMI&CVBS

UARTの港:                           1

SBUSの港:                           2

電源インターフェイス:                 XT30

V21 LAN （10kmの等級のvideo&data&RCリンク）

頻度:                        800MHz/1.4GHz/2.4GHz （1つの頻度の3つの頻度モジュールはソフトウェアで変えることができる）

伝送範囲:                10km@LOSの状態

帯域幅:                        1.4M-20MHz （1.4M/3M/5M/10M/20M）

データ転送速度:                        2-12Mbps

力の電圧:                     7.4-12v

RF力:                         0.1w-1w （調節可能な）

操作の流れ:                   260mA@12vの入力

ビデオ定義は支えた:            最高1080P60

重量:                           120g （アンテナを除きなさい）

次元:                         91mm*57mm*20mm

インターフェイス

ビデオ入力インターフェイス:                 HDMI&CVBS

UARTの港:                         1

SBUSの港:                         2

電源インターフェイス:               XT30
