無人機5.98kg多用性があるPixhawkのためのCHINOWINGのグラウンド・コントロール システム

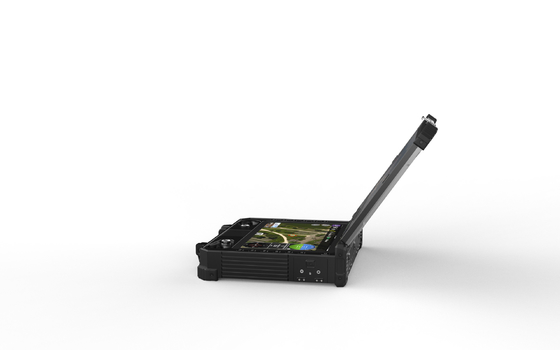

T40 Pixhawkと互換性がある多目的で強力な手持ち型のグラウンド・コントロールの場所自治操縦装置

T40はIntelベースのPCのまわりでそしてvideo&telemetry&RCリンク3 1で造られる十分に統合された専門のグラウンド・コントロールの場所である。それは読解可能な日光である二重HDの表示と超来る。

二重スクリーンによって、それは非常に総合システムで、ビデオ伝送、データ伝送、リモート・コントロール、ビデオ・ディスプレイおよび産業等級コンピュータのような機能がある。

リモート・コントロール システムにまた使用、それのための4つのジョイスティックが支える従来のRCのアクセスをある。 T40の主要特点はリモート・コントロール構成インターフェイスであり、ジョイスティックに27の物理的なチャネルを、スイッチ割り当てるようにユーザーおよびボタンがする。

作り付け16.8V李イオン電池を使うと、それは操作の時間の3.5Hsまで提供できる。電源にまた外的な電池が操作の時間を拡張するのに使用することができる。それは顧客にいつでも使用することができると同時に大きい便利をどこでも提供する。ほとんどどの無人の航空機でもおよびほとんどのオープンソース自治操縦装置システムはシステムとインターフェイスさせることができる。

その高い信頼性および強力な機能はそれを防衛、法の執行、監視、地図を描くこと、および調査のような適用のためにうってつけにする。

特徴

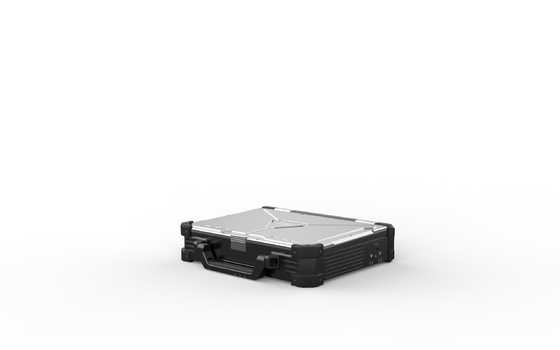

航空等級のアルミニウム貝は、全面的な重量5.98kgだけである。

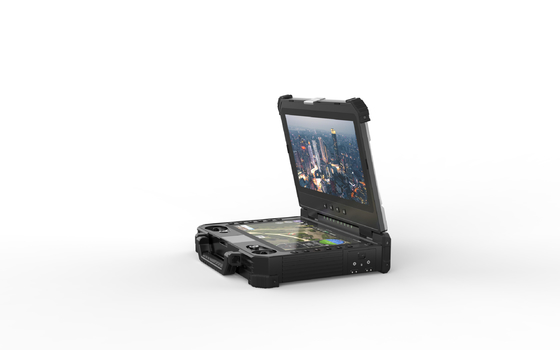

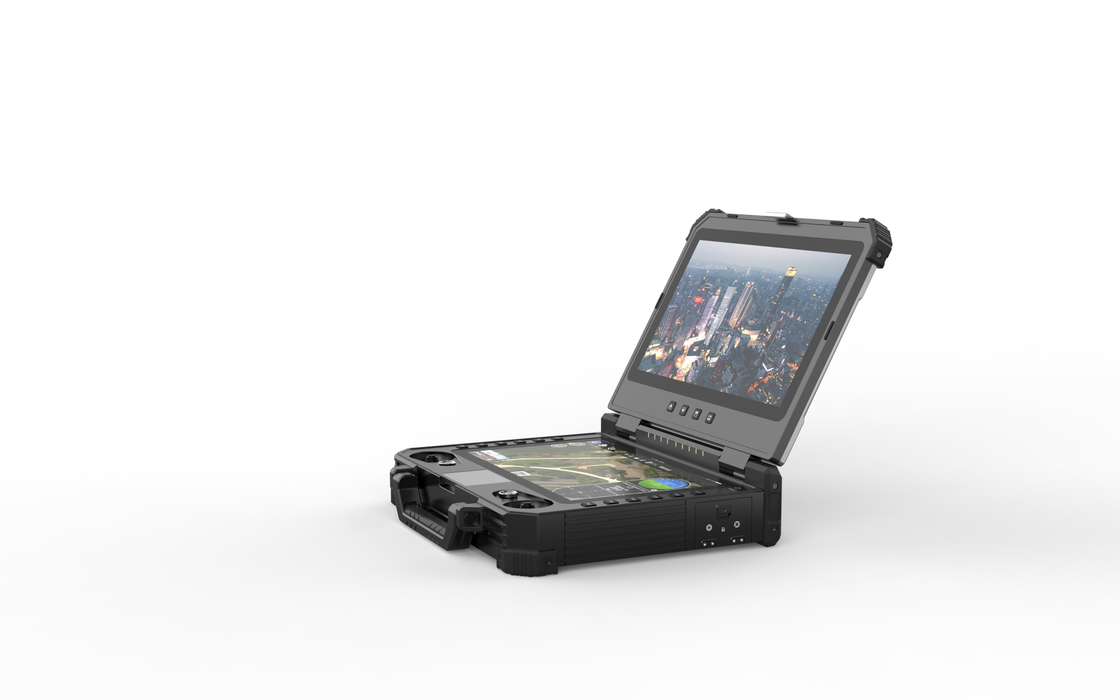

高い定義を含む二重タッチ画面および明るさおよび延長タッチパッド。

IntelベースのPCで造られる、実質の産業等級GCS

第三者のデータ・リンクと統合されることできるさまざまな外部インタフェース

USBはユーザーがそれ以上の開発をすることができるようにより容易な機能を隠した

変数

全面的

全面的な重量:                    5.98kg

次元:                       354mm （L）*280mm （H） W）*80mm （

操作の温度:              -20℃-+60℃

電池容量:                   16.8V/13600mAh （外的な電池はまた支えた）

持久力:                       3h@full電池容量

通信システム:

                                                                 V30 （10kmの等級）

                                                                 V21 （10kmの等級）

                                                                  第三者コミュニケーションの支持

アンテナ:                         4dBi棒antenna/10dBiのガラス繊維のエポキシのアンテナ（他のアンテナはまた外的に接続することができる）

コンピュータ

表示画面:                     13.3inch 1920*1080 1000CCD （上スクリーン）;

                                                                  12.1inch 1280*800 1500CCD （最下スクリーン）

オペレーティング システム:                   win10/Linux

CPU:                              Intel i7 8565U （標準） /Intel 10500U （未来の改善）

記憶:                           8G （標準）

貯蔵:                           256GB SSD （標準）

ネットワーク:                           WIFI、Bluetooth （（任意）標準の）/4G

リモート・コントロール システム

物理的なチャネル:                    27

主要なジョイスティック:                       2 （ホール センサーが付いている産業ジョイスティック）

補助ロッカー:                     4

主ボタン:                        12

キーストロークを模倣しなさい:                  7

リモート・コントロール潜伏:                30ms

リモート・コントロール機能:               二重SBUSの独立した出力、車およびペイロードを同時に制御することできる

ヒューマン・インターフェース:                     USBは装置を隠した

インターフェイス

シリアル ポート:                          RS232*3、SBUS in/out

外部インタフェース:                    USB3.0、ハイファイLAN、HDMI、VGA

充満港:                       DC16.8V

空輸の単位

V30 HDMI （10kmの等級のvideo&data&RCリンク）

頻度:                          800MHz/1.4GHz/2.4GHz （1つの頻度の3つの頻度モジュールはソフトウェアで変えることができる）

伝送範囲:                  10km@LOSの状態

帯域幅:                          10/20MHz

データ転送速度:                          2-12Mbps

力の電圧:                       7.4-12v

RF力:                           0.1w-1w （調節可能な）

操作の流れ:                     260mA@12vの入力

ビデオ定義は支えた:              最高1080P60

重量:                             120g （アンテナを除きなさい）

次元:                          91mm*57mm*20mm

インターフェイス

ビデオ入力インターフェイス:                  HDMI&CVBS

UARTの港:                           1

SBUSの港:                           2

電源インターフェイス:                 XT30

V21 LAN （10kmの等級のvideo&data&RCリンク）

頻度:                        800MHz/1.4GHz/2.4GHz （1つの頻度の3つの頻度モジュールはソフトウェアで変えることができる）

伝送範囲:                10km@LOSの状態

帯域幅:                        1.4M-20MHz （1.4M/3M/5M/10M/20M）

データ転送速度:                        2-12Mbps

力の電圧:                     7.4-12v

RF力:                         0.1w-1w （調節可能な）

操作の流れ:                   260mA@12vの入力

ビデオ定義は支えた:            最高1080P60

重量:                           120g （アンテナを除きなさい）

次元:                         91mm*57mm*20mm

インターフェイス

ビデオ入力インターフェイス:                 HDMI&CVBS

UARTの港:                         1

SBUSの港:                         2

電源インターフェイス:               XT30
